Typ Otis Gen2® (SWISS)
Informationen

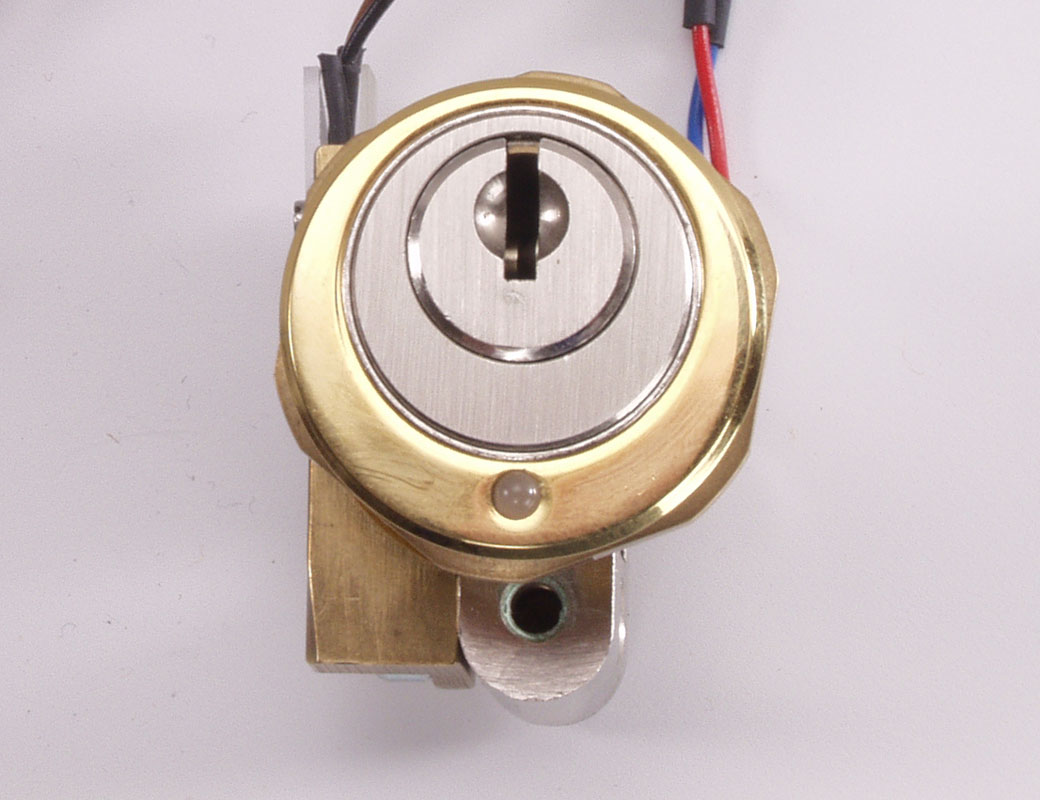

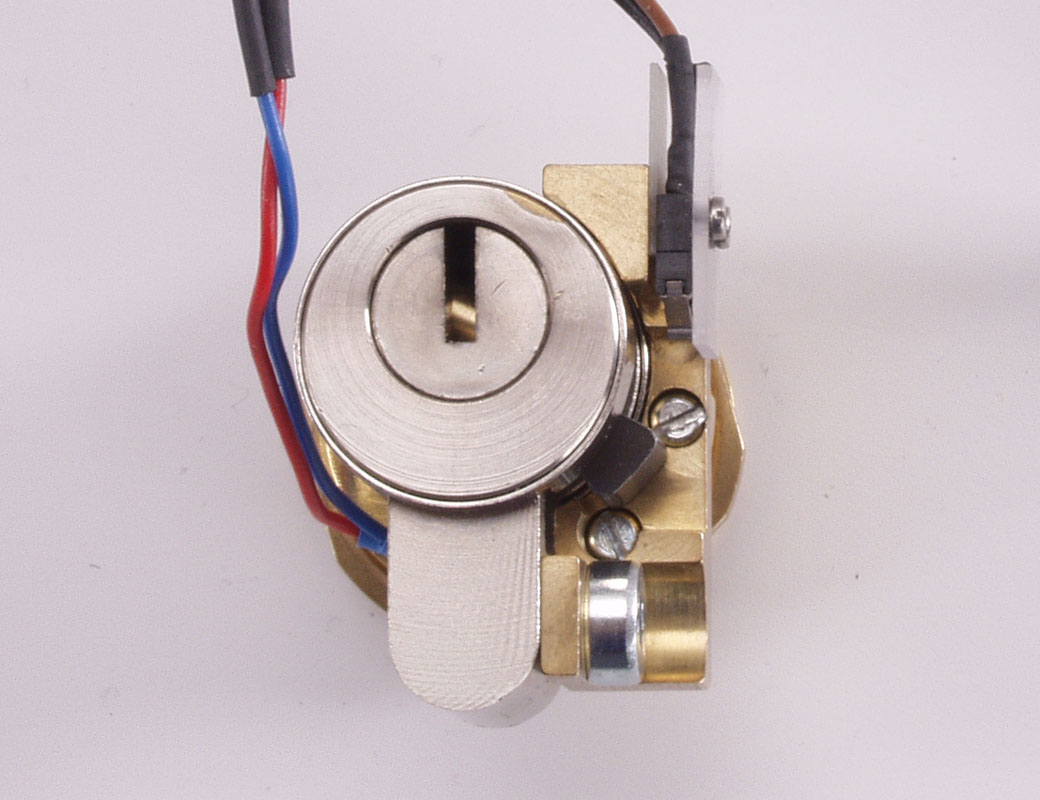

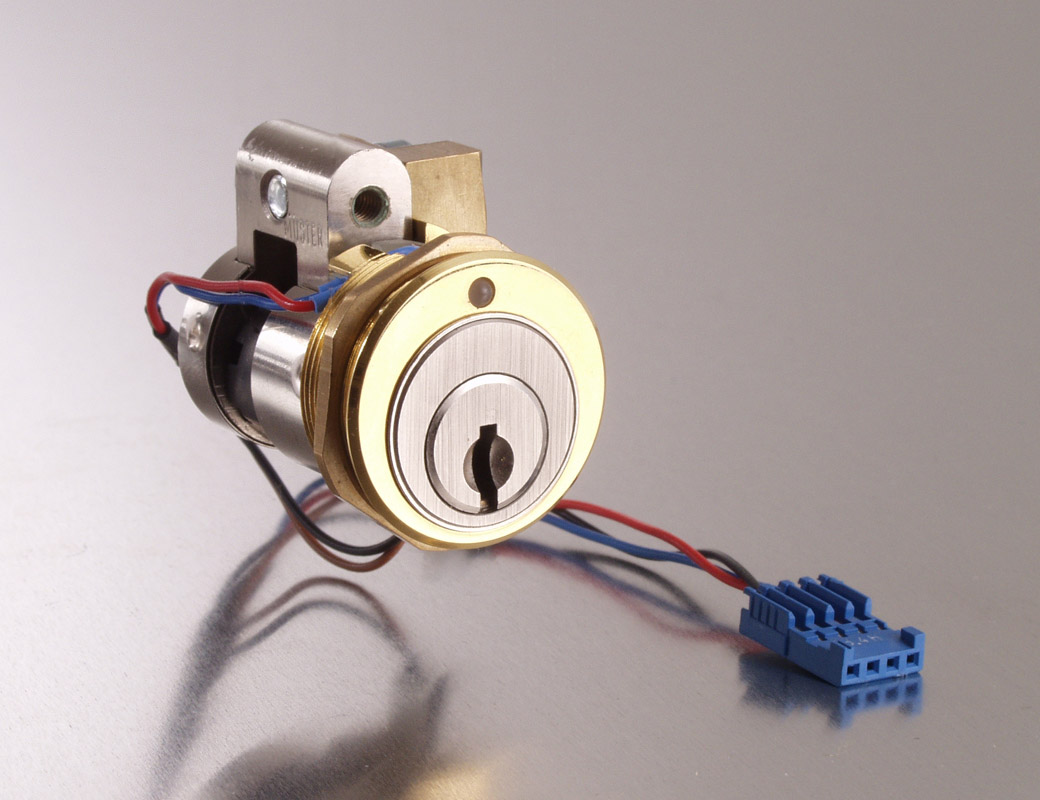

Die Profilzylinderadapter für die Aufzugsserie Otis Gen2™ CH, sind ohne weitere mechanische und elektrische Umbauarbeiten in das Tableau intergrierbar. Durch die wahlweise Befestigung durch Spannpratzen oder mit der M27-Mutter kann der PZA in Otis Gen2™ – oder Otis 2000®-Aufzügen gleichermaßen verbaut werden. Sie sind als Taster oder Schalter mit oder ohne LED (rot/grün umschaltbar) lieferbar. Der handelsübliche Profilhalbzylinder Ø22 mm Swiss Halbzylinder gehört nicht zum Lieferumfang.
Technische Daten
| Typ | Otis 2000® (SWISS) | ||
| Material / Oberfläche | Messing verchromt (Chrom-finish) Messing vergoldet (Messing-finish) |
||
| Profilzylinder | Ø22 mm Swiss Halbzylinder | ||
| Befestigungsmaß | Ø27,5 mm | ||
| Einbautiefe | 42 mm(4) | ||
| Blechstärke | max. 8 mm | ||
| Quittungs LED | 5-farbig vor Ort wechselbar (Farblinsen im Lieferumfang – rot, grün, blau, gelb und weiß(vormontiert)) | ||
| Betriebsspannung | 24 VDC | ||
| Anschlussart | AMP 4-pol | ||
| Funktion |
|
||
| Mikroschalter Typ | AV4 | ||
| Schaltleistung | 0,1 A / 30VDC | ||
| Minimaler Schaltstrom bei U | 1 mA / 5 VDC … 0,4 mA / 12 VDC … 0,2 mA / 24 VDC | ||
| Optionen | |||
| Bemerkung |
Detaillierte technische Daten Mikroschalter … |
||
| (4) gemessaen ab Vorderkante Tableau | |||
| Änderungen der technischen Daten ohne Vorankündigung möglich | |||
Bestellangaben
Typ:
| SS20 | Otis Gen2™ |
Oberfläche:
| CR | Messing verchromt (Chrom-finish) |
| MS | Messing vergoldet (Messing-finish) |
Quittungs-LED:
| 5C | 5-farbige Linsen – weiß vormontiert (blau, rot, grün, gelb) (5) |
| — | ohne LED |
Funktion:
| CH | Taster 0..I (0..45°), für Profilhalbzylinder Ø22mm Typ Swiss (1) |
Option:
Beispiel Artikelnummer: SS20CR5CCH (Otis Gen2, verchromte Oberfläche, 5-farbige LED als Taster – Schweizer Ausführung)
| (1) mit manueller Rückstellung |
