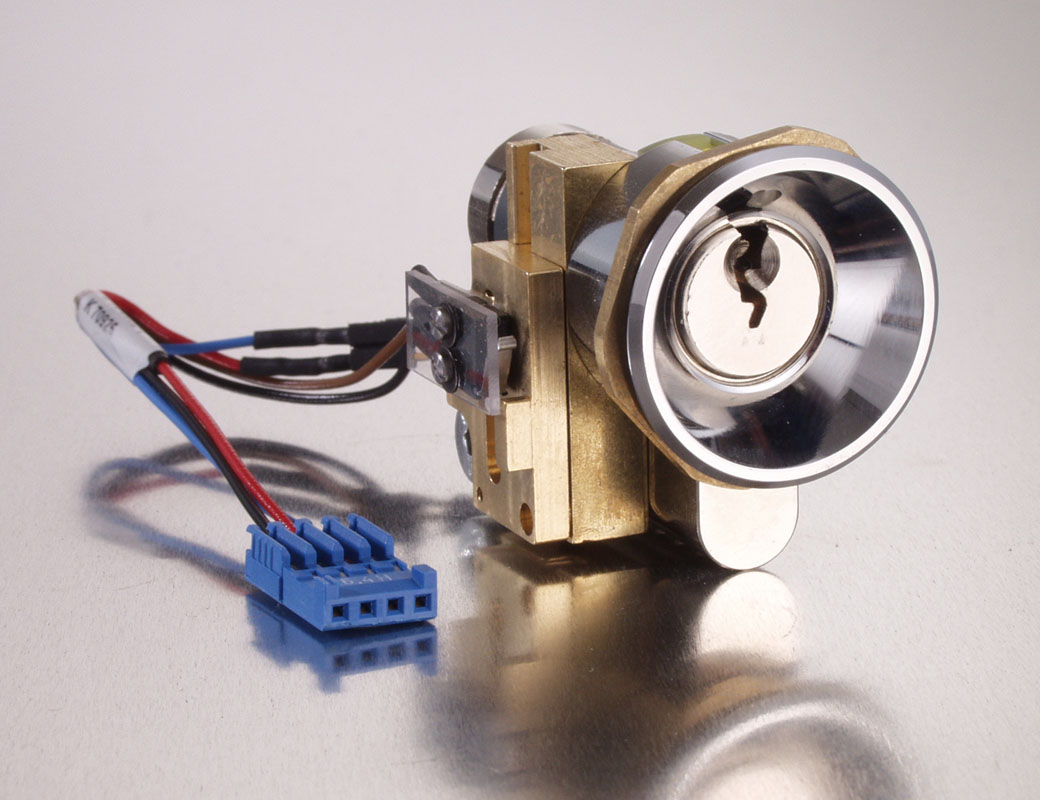

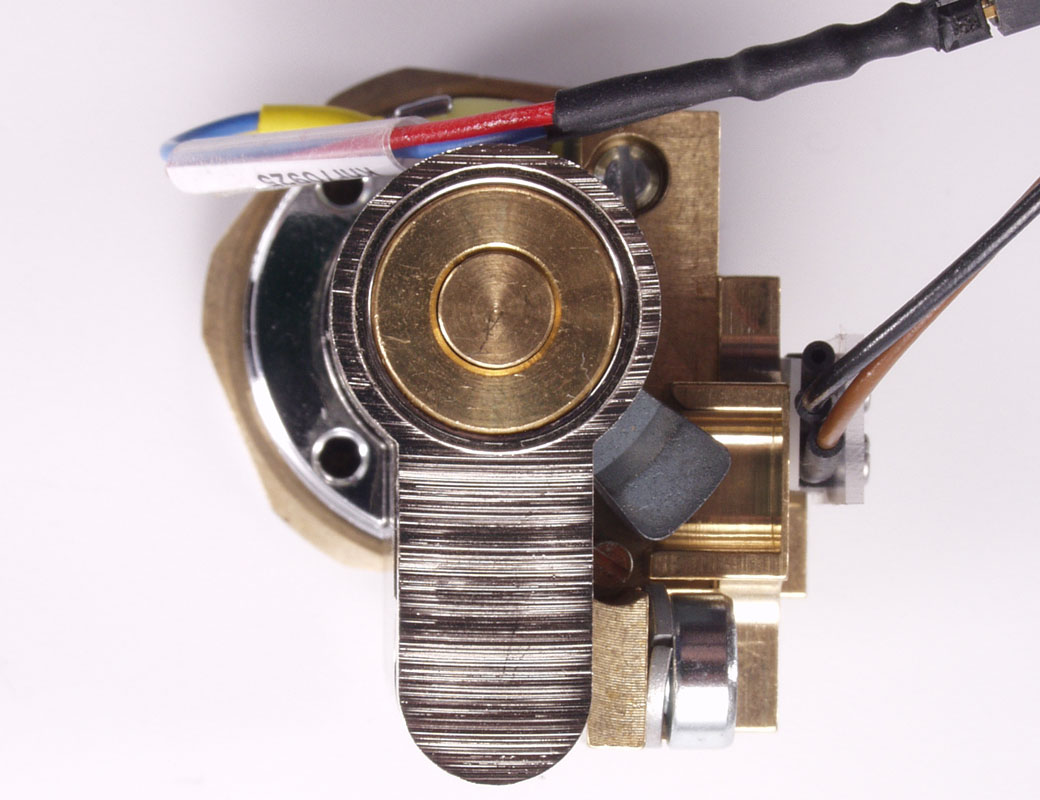

Typ Otis Gen2 (Otis 360 Square kompatibel)
Die Profilzylinderadapter für die Aufzugsserie Otis Gen2™ sind ohne weitere mechanische und elektrische Umbauarbeiten in das Tableau intergrierbar. Durch die wahlweise Befestigung durch Spannpratzen oder mit der M27-Mutter kann der PZA in Otis Gen2™ – oder Otis 2000®-Aufzügen gleichermaßen verbaut werden. Sie sind als Taster oder Schalter mit oder ohne LED (rot/grün umschaltbar) lieferbar. Als Oberfläche können geliefert werden: Messing verchromt (Chrom-Finish), Messing vernickelt (Edelstahl-Finish) oder Messing vergoldet (Brass-Finish). Der handelsübliche Profilhalbzylinder 30/10 nach DIN 18252 gehört nicht zum Lieferumfang, kann aber auf Wunsch mitbestellt werden. Für die Anwendung im LOP Otis 360 Square, sind weitere Zubehörteile erforderlich. Bitte beachten Sie die Bestellunterlagen im Downloadbereich.
| Typ | Otis Gen2™ (Otis 2000®) | ||||
| Material / Oberfläche | Messing verchromt (Chrom-finish) Messing vernickelt (Edelstahl-finish) Messing vergoldet (Brass-finish) |
||||
| Profilzylinder | 30/10 mm DIN 18252 8×45° verstellbar | ||||
| Befestigungsmaß | Ø27 mm | ||||
| Einbautiefe | 46,3 mm(4) | ||||
| Blechstärke | max. 6,5 mm mit Klemmstein / 4 mm mit M27-Mutter | ||||
| Quittungs LED | 5-farbige Linsen – weiß vormontiert (blau, rot, grün, gelb) | ||||
| Betriebsspannung | 24 VDC | ||||
| Anschlussart | AMP 4-pol | ||||
| Funktion |
|
||||
| Mikroschalter Typ | AV4 | ||||
| Schaltleistung | 0,1 A / 30VDC | ||||
| Minimaler Schaltstrom bei U | 1 mA / 5 VDC … 0,4 mA / 12 VDC … 0,2 mA / 24 VDC | ||||
| Optionen | Kann auch mit Mikroschalter für höhere Spannung 230 VAC, dann aber nur ohne LED geliefert werden. Des weiteren gibt es eine Varainte (Typ ABJ) für höhere Schaltströme. Sonderausführungen mit zwei Schaltebenen und/oder links/rechts-Betrieb sind ebenfalls lieferbar. |
||||
| Bemerkung |

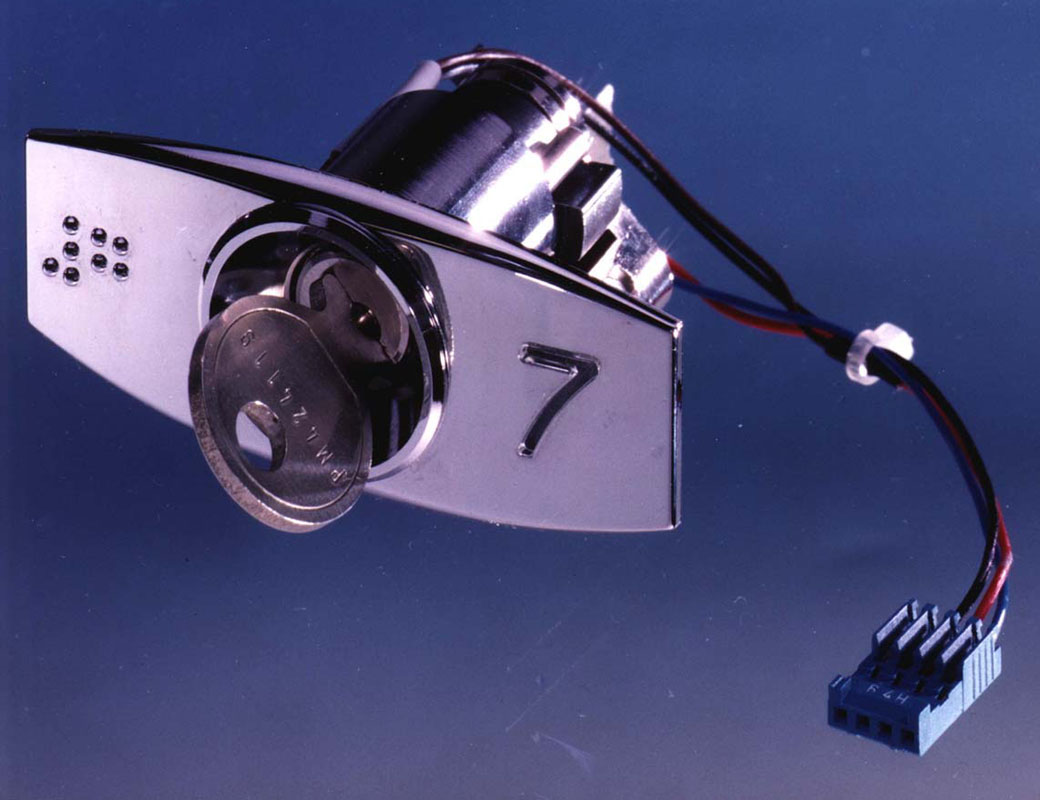

Der PZA Otis Gen2™ ist mechanisch voll kompatibel mit dem PZA Otis 2000® und ersetzt die die Serie SS20…(Otis 2000®) sowie die Serie SS2V… (Otis 2000® Für Vandaliesmus-Tableau) Detaillierte technische Daten Mikroschalter … |
||||
| (4) gemessaen ab Vorderkante Tableau | |||||
| Änderungen der technischen Daten ohne Vorankündigung möglich | |||||
Typ:
| SSG2 | Otis Gen2™ |
| SS20 | Otis 2000® (entfällt) |
| SS2F | Otis 2000® flache Ausführung |
| SS2V | Otis 2000® Vandalismusausführung (Klemmbereich bis 6,5 mm)(entfällt) |
Oberfläche:
| CR | Messing verchromt (Chrom-finish) |
| MS | Messing vergoldet (Messing-finish) |
| NI | Messing vernickelt (Edelstahl-finish)(3) |
Quittungs-LED:
| 5C | 5-farbige Linsen – weiß vormontiert (blau, rot, grün, gelb) (5) |
| DU | mit DUO-LED rot/grün umschaltbar |
| — | ohne LED |
Funktion:
| T0 | Impulstaster 0-I (0..45° Schlüssel nicht abziehbar) |
| S0 | Schalter 0-I (0..360° Schlüssel abziehbar / 0..45° Schlüssel nicht abziehbar, wahlweise einstellbar) |
| TT | Impulstaster I-0-II (90°..0..90° Schlüssel nicht abziehbar) (4) |
| SS | Schalter I-0-II (90°..0..90° Schlüssel nicht abziehbar) (4) |
Option:
| /F4 | Schalter für 230 VAC Anwendungen (1) |
| /J0 | Schalter (ABJ0) für 80 VDC und/oder erschwerten Betrieb (IP67) (2) |
| /2 | 2te Schaltebene(3) |
Beispiel Artikelnummer: SSG2CR5CT0 (Otis Gen2, verchromte Oberfläche, 5-farbige LED als Taster)
| (1) nur ohne LED lieferbar (2) Ausführung 80 VDC nur ohne LED lieferbar (3) Sonderausführung, nicht lagermäßig (4) Achtung! Alle PZ-Adapter mit zwei Kontaktsätzen (I-0-II ect.) können nicht im Otis 2000 Standard-Rastermaß von 40 mm montiert werden. Diese Ausführungen dürfen aus Platzgründen (wegen des größeren Platzbedarf des zweiten Kontaktsatzes) nur für seperate Einzelanwendungen eingesetzt werden. (5) Nur bei der Variante Otis GEN 2 Verfügbar |
